سیستم اندازهگیری سهبعدی ابعاد و هندسه تختال
اندازهگیری دقیق ابعاد و شناسایی انحرافات هندسی تختال با استفاده از بینایی ماشین سهبعدی
در فرآیند تولید فولاد، تختالهایی با هندسه نامناسب مانند شکل ذوزنقهای، تابیدگی، تحدب یا تقعر میتوانند در مراحل بعدی تولید، بهویژه فرآیندهای نورد، مشکلات کیفی و عملیاتی ایجاد کنند.
سیستم اندازهگیری سهبعدی ابعاد و هندسه تختال فناور فرتاک با استفاده از بینایی ماشین سهبعدی، پردازش تصویر سهبعدی و بازسازی سطح، امکان اندازهگیری ابعاد و تحلیل هندسه کلی تختال را با دقت بالا فراهم میکند.
مشکل:
انحرافات هندسی تختال میتوانند بر کیفیت و عملکرد محصول در مراحل بعدی تولید تأثیرگذار باشند.
مشکلاتی مانند:
- Bowing – تابیدگی
- Trapezoidal Geometry – هندسه ذوزنقهای
- Convexity – تحدب
- Concavity – تقعر
ممکن است در تختال ایجاد شوند و در صورت عدم شناسایی، مشکلاتی را در فرآیندهای بعدی تولید به وجود آورند.
روشهای اندازهگیری محدود به چند نقطه نیز ممکن است تصویر کاملی از هندسه واقعی تختال ارائه نکنند.
راهکار فناور فرتاک:

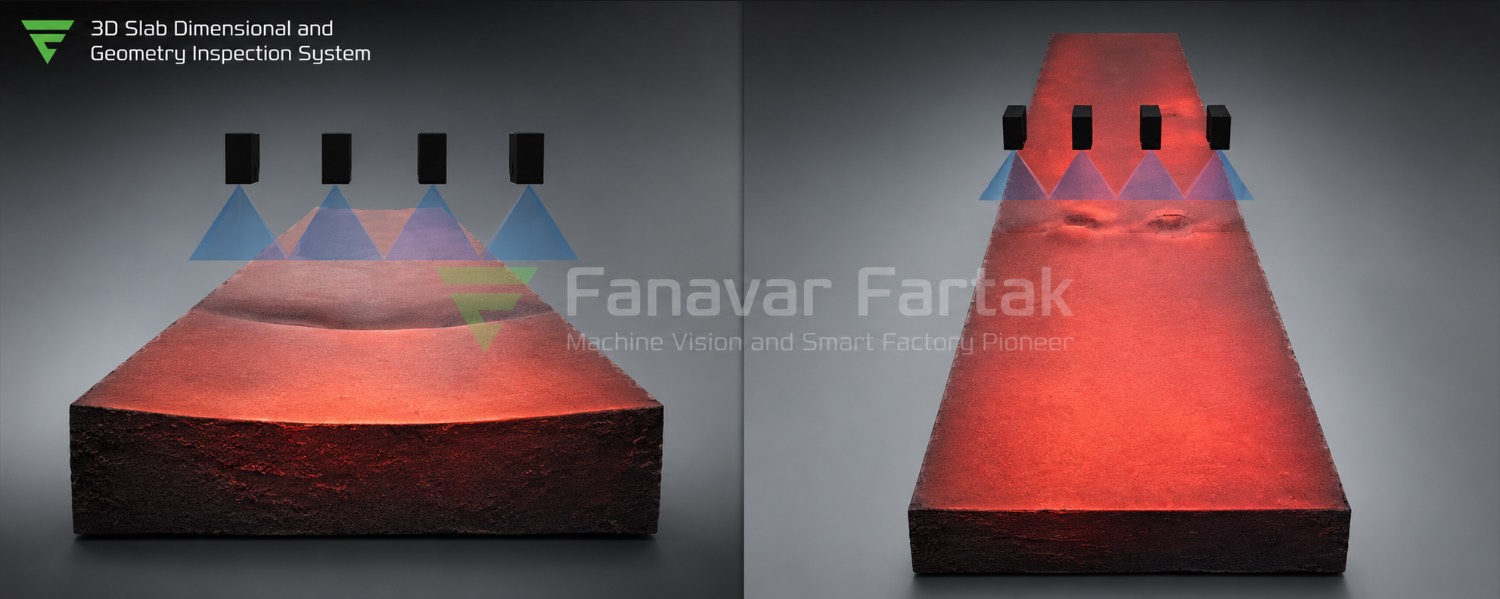

این سیستم با استفاده از دوربینهای سهبعدی، اطلاعات هندسی تختال را دریافت کرده و سطح محصول را بهصورت سهبعدی بازسازی میکند.
بر اساس اطلاعات بهدستآمده، سیستم قادر است طول، عرض و ارتفاع تختال را اندازهگیری کرده و شکل کلی محصول و انحرافات هندسی آن را مورد تحلیل قرار دهد.
اندازهگیری در چندین موقعیت در طول تختال انجام میشود تا اطلاعات دقیقتری از وضعیت هندسی محصول به دست آید.
فناوریهای مورد استفاده:
- 3D Machine Vision
بینایی ماشین سهبعدی - 3D Image Processing
پردازش تصویر سهبعدی - Surface Reconstruction
بازسازی سطح - Dimensional Measurement
اندازهگیری ابعادی - Morphology Analysis
تحلیل مورفولوژی و شکل هندسی - Automated Geometrical Defect Detection
تشخیص خودکار انحرافات هندسی
قابلیتهای سیستم:
- اندازهگیری طول تختال
- اندازهگیری عرض تختال
- اندازهگیری ارتفاع تختال
- بازسازی سهبعدی سطح محصول
- تحلیل هندسه کلی تختال
- اندازهگیری در چندین موقعیت در طول محصول
- تشخیص تابیدگی (Bowing)
- تشخیص هندسه ذوزنقهای (Trapezoidal Geometry)
- تشخیص تحدب (Convexity)
- تشخیص تقعر (Concavity)
- شناسایی خودکار انحرافات هندسی
مشخصات اصلی سیستم:
- اندازهگیری طول، عرض و ارتفاع تختال
- اندازهگیری با دقت در محدوده میلیمتر
- اندازهگیری در چندین موقعیت در طول تختال
- بازسازی توپوگرافی سهبعدی سطح
- تحلیل شکل و هندسه محصول
- تشخیص خودکار انحرافات هندسی
نوآوری سیستم:
یکی از ویژگیهای اصلی این راهکار، بررسی هندسه تختال بر اساس اطلاعات سهبعدی سطح است.
بهجای محدود شدن به اندازهگیری چند نقطه، سیستم امکان بازسازی و تحلیل هندسه محصول را فراهم کرده و میتواند تغییرات شکل تختال مانند تابیدگی، تحدب، تقعر و هندسه ذوزنقهای را شناسایی کند.
این اطلاعات امکان ارزیابی دقیقتر وضعیت هندسی تختال را پیش از ورود به مراحل بعدی فرآیند تولید فراهم میکنند.
مشتریان و بازار هدف:
- کارخانههای تولید تختال فولادی
- واحدهای ریختهگری مداوم
- مجتمعهای یکپارچه فولادسازی
طراحی شده و برای کاربردهای صنعتی اندازهگیری و کنترل هندسه تختال قابل استفاده است.
